Pompes doseuses à entraînement mécanique
GM Series
Les pompes de la série GM sont des pompes doseuses à membrane à entraînement mécanique pour le dosage de liquides. Faciles à utiliser et nécessitant une maintenance minimale, elles sont construites selon des standards de qualité élevés.
Le fluide pompé est séparé du mécanisme d’entraînement par une membrane qui protège les composants de la pompe des effets potentiellement nocifs du liquide. Le design est sûr, sans pièces mobiles externes et avec un fonctionnement sans fuite.
Grâce à leur simplicité de construction et à leur fiabilité dans le temps, les pompes doseuses GM trouvent leur application dans tous les secteurs industriels, en offrant d’excellentes performances et une maintenance minimale.
Dosage mécanique de précision pour chaque besoin industriel
Une vaste gamme de fluides de différentes viscosités peut être efficacement transférée grâce aux pompes doseuses à membrane mécanique série GM. Le choix de la bonne pompe doseuse dépend de plusieurs facteurs clés, qui doivent être soigneusement évalués afin de garantir la meilleure précision et fiabilité dans le contexte opérationnel concerné.
Les paramètres à analyser sont:
- La nature du fluide à pomper, sa viscosité et les solides qu’il contient
- La capacité de pompage par rapport au débit souhaité
- Les conditions d’aspiration et de pression
- La compatibilité des matériaux en contact avec le liquide et le procédé
Gamme GM
La série GM est disponible en trois configurations de tête de pompe (PP, PVDF et acier inoxydable) afin de couvrir toute la gamme de débits et de pressions demandée par le marché du dosage industriel.
Les corps de réducteur pour petits et moyens débits (jusqu’à 250 L/h) sont en technopolymère TECH ; les corps de réducteur pour hauts débits (jusqu’à 1000 L/h) sont en aluminium.

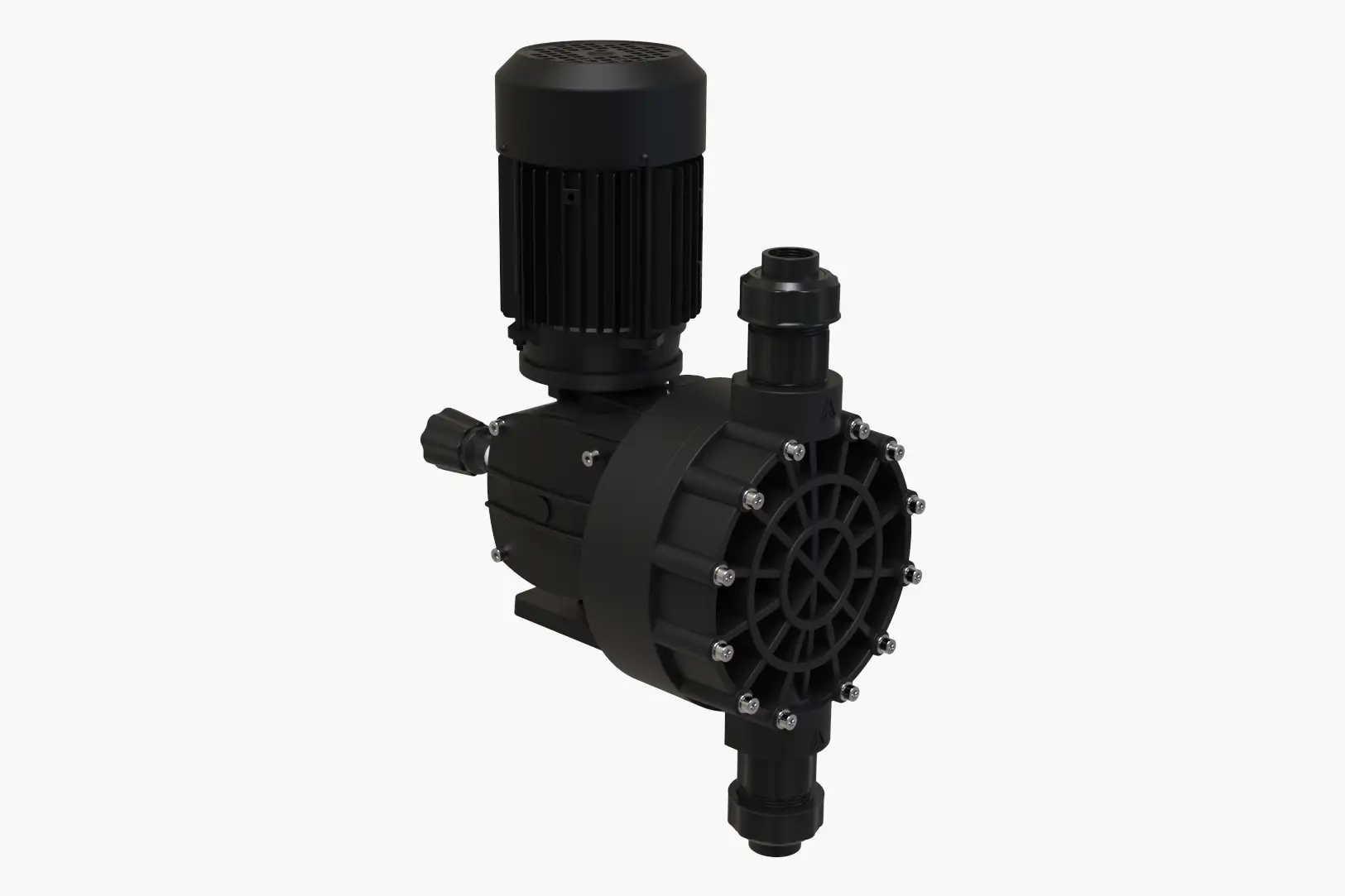

GM avec tête en PP
La série GM avec tête de pompe en PP renforcé est la solution idéale pour les applications avec des produits chimiques acides ou neutres, le traitement des eaux et des eaux usées, la fertirrigation et l’industrie papetière.
GM avec tête en PVDF
La série GM avec tête de pompe en PVDF est conçue pour les applications avec des produits chimiques neutres, acides ou fortement acides, ainsi que pour le traitement des eaux et des eaux usées. Elle offre la résistance chimique maximale parmi les variantes en technopolymère.

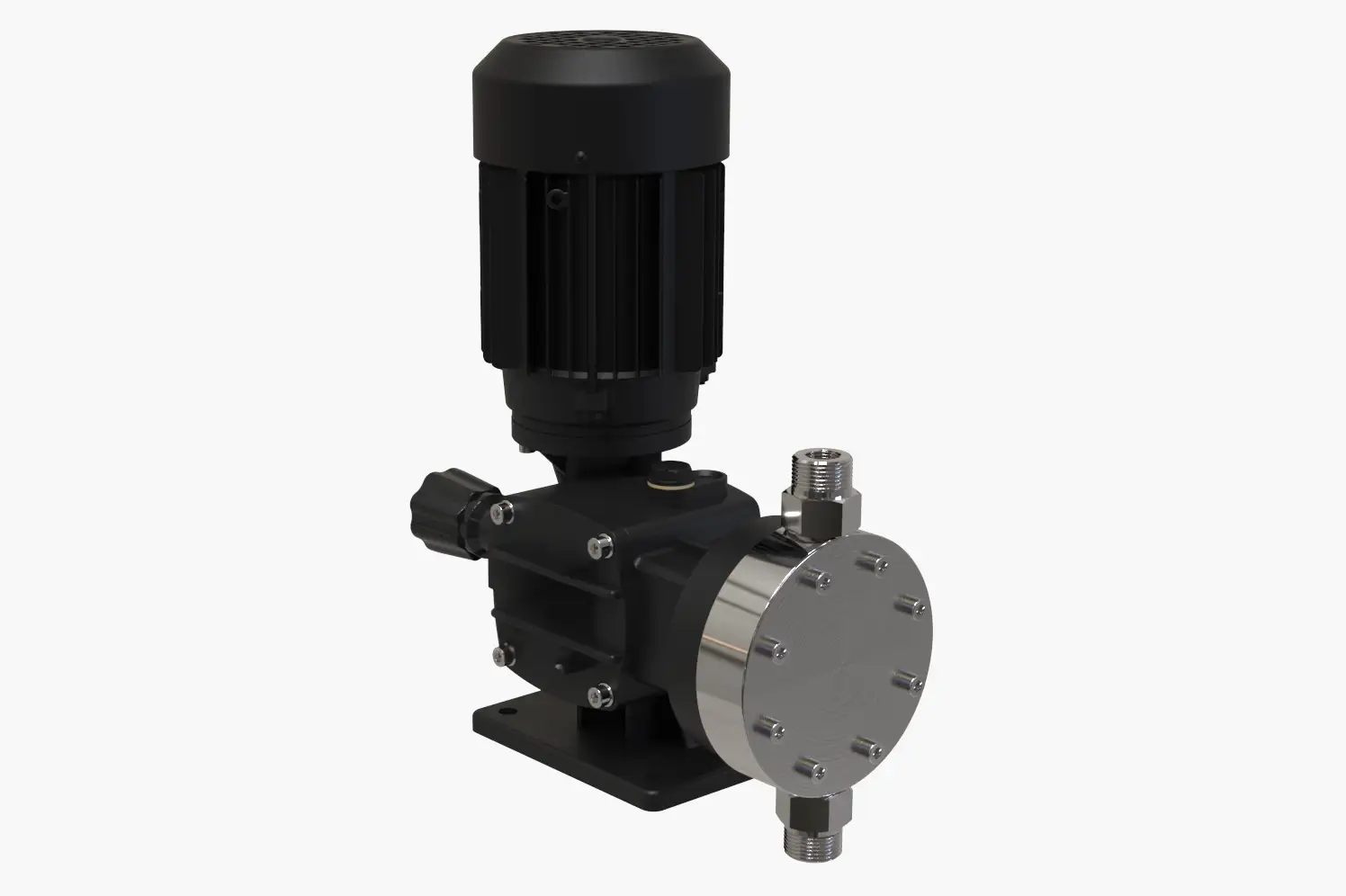

GM avec tête en acier inoxydable
La série GM avec tête de pompe en acier inoxydable AISI 316L est conçue pour les applications de dosage à haut débit, où une robustesse mécanique et des puissances moteur supérieures sont requises. Idéale pour l’industrie alimentaire, l’industrie des boissons et les produits chimiques alcalins ou neutres. C’est le choix de référence pour les installations industrielles, le traitement des eaux à grande échelle et les processus continus.
QUALITÉ
Fonctionnement sans vannes ni garnitures, avec une réduction des ruptures et des dysfonctionnements, même dans les applications sévères et lorsque sont requises une grande capacité d’aspiration et une manutention délicate, sans altérer les caractéristiques du fluide.
SÉCURITÉ
Particulièrement adaptées aux produits sensibles, visqueux et denses, y compris en atmosphères explosives grâce aux versions moteur Eex-d disponibles sur demande.
PRÉCISION
Grande précision et constance du dosage pour les applications exigeant un contrôle précis du fluide, avec une tolérance de ±2 % de 10 % à 100 % du débit nominal.
Grâce à leur simplicité de construction et à des temps de maintenance réduits, les pompes doseuses GM offrent une gestion et une maintenance extrêmement économiques.
Fonctionnement de la pompe doseuse à membrane
Les pompes doseuses à membrane font partie des technologies les plus fiables pour le dosage précis de liquides dans le domaine industriel. Découvrez comment la série GM est conçue et quels principes garantissent des performances constantes dans le temps.
Comment fonctionne une pompe doseuse GM?
Les pompes doseuses à membrane mécanique représentent une technologie de pompage essentielle, sûre et économique. Cette configuration permet un pompage précis et fiable, rendant les pompes doseuses GM idéales pour les applications industrielles et de procédé où la dose délivrée doit rester répétable dans le temps.
L’unité d’entraînement de chaque pompe est composée d’un moteur électrique accouplé à un réducteur de vitesse dans un boîtier de dérivation. Le mouvement rotatif du moteur est converti en un mouvement alternatif de la membrane en PTFE, qui aspire le fluide à travers les vannes d’aspiration et le pousse à travers la vanne de refoulement.
Grâce à leur configuration, ces pompes peuvent gérer une vaste gamme de fluides, en assurant un pompage précis et constant. La précision du dosage est également garantie par un réglage manuel micrométrique (1 mm/tour), actionnable aussi bien en fonctionnement qu’à l’arrêt, réglable de 0 à 100 %.
Le fonctionnement de la pompe permet la circulation de fluides même à haute viscosité, tout en maintenant une étanchéité mécanique sûre et fiable. Un variateur intégré à bord avec E/S numériques et analogiques et communication Modbus est disponible en option.
Les avantages des pompes doseuses GM
Aucune garniture mécanique
Absence de garnitures mécaniques grâce à la membrane en PTFE qui sépare le fluide du mécanisme d’entraînement, éliminant les points d’usure et réduisant fortement les temps de maintenance.
Résistance et durabilité
Les pompes GM sont construites pour résister aux fluides agressifs et abrasifs, garantissant une longue durée de vie et une grande fiabilité grâce à des matériaux innovants tels que le technopolymère TECH et l’acier inoxydable pour les hauts débits.
Fonctionnement sans fuite
Le design sans pièces mobiles externes et avec vannes en ligne garantit un fonctionnement totalement sans fuite, idéal pour les applications avec des produits chimiques et dans les environnements réglementés.
Précision du dosage
Précision de ±2 % de 10 % à 100 % du débit nominal, avec réglage manuel micrométrique 0-100 % actionnable aussi bien en fonctionnement qu’à l’arrêt, pour les applications exigeant un contrôle précis du fluide.
Facilité de maintenance
Le remplacement de la membrane est simple et rapide, ce qui réduit les temps d’arrêt et les coûts de maintenance. Les seuls composants soumis à l’usure sont la membrane et les groupes de vannes d’aspiration et de refoulement, qui peuvent être facilement remplacés./span>
Polyvalence d’application
Disponible en 4 diamètres de membrane (80, 110, 140, 170 mm), avec des débits de 4 L/h à 1000 L/h et des pressions jusqu’à 14 bar, elle couvre tous les besoins de dosage industriel et de procédé.
Pompes doseuses Fluimac, garantie d’excellence
Le mode de construction des pompes doseuses GM offre une haute qualité d’usinage et de précision, garantissant un fonctionnement sûr sans nécessiter une maintenance importante. La vitesse d’entraînement peut être réglée, tout comme la capacité de pompage peut être ajustée en fonction de la viscosité du fluide.
Qualité
La qualité des matériaux utilisés dans la construction des différents modèles de pompes GM permet aux pompes de fonctionner pendant de très longues périodes sans nécessiter aucune intervention, même pour le dosage des produits les plus agressifs.Aptitude
La pompe volumétrique GM est parfaite pour le transfert et le dosage en toute sécurité de fluides visqueux, sensibles et denses. Grâce à un design propre et à des matériaux conformes FDA, elle convient également aux industries alimentaire et pharmaceutique.
Maintenance
Les pompes doseuses Fluimac se caractérisent par une maintenance simple et réduite dans le temps. Les seuls composants soumis à l’usure sont la membrane et les groupes de vannes d’aspiration et de refoulement, qui peuvent être facilement remplacés.Matériaux
Têtes de pompe disponibles en PP renforcé, PVDF ou SS AISI 316L. Membrane en PTFE. Corps du réducteur en technopolymère TECH (jusqu’à 250 L/h) ou en acier inoxydable (jusqu’à 1000 L/h). Billes de vannes en PYREX, PTFE, SS 316L, céramique ou Hastelloy C276.
En faisant confiance à Fluimac pour le choix d’un modèle de pompe doseuse à membrane, vous aurez la certitude de travailler en toute sécurité, avec la garantie d’un pompage efficace et d’une autonomie complète du procédé.
Notre équipe de technico-commerciaux vous accompagne dans le choix de la solution de transfert de fluides la plus adaptée au besoin spécifique, en fonction du fluide à traiter, du secteur d’application et des exigences de pompage.
Faites confiance à nos techniciens pour recevoir toutes les informations nécessaires et définir la pompe doseuse la plus adaptée à vos besoins.
